臭氧发生器

20多年臭氧经验· 中国臭氧协会第一届会员

预处理    氧化    杀菌    脱色    除臭    漂白    催化

一、臭氧应用于污水（Waste water）

    ■  脱色Decoloration

■ 去除CODElimination of COD

■ 去除洗涤剂成分Elimination of Tensides

■ 去除酚类Elimination of Phenoles

■ 去除氰化物Elimination of Cyanides

■ 去除AOXþ总有机卤素)Elimination of AOX

■ 内磷矿物质的消除etc.Elimination of endokrine substances

■ 去除异味Smell remover

■ 杀灭细菌和病毒Kill bacteria and viruses

■ 市政污泥减水减量

■ 生物预处理后的AOX

■ 尾水提标，提高水质排放标准

■ 去除激素性物质

二、臭氧应用于半导体工业（semiconductor）

    ■ 降低TOC

■ 冷却水循环的净化

■ 芯片清洗氧化

■ 电子工业用于形成 CVD 和 ALD 薄膜

■ 氧化物生长

■ 光刻胶去除

■ 多种清洁应用

三、国门防疫（National epidemic prevention）

    ■ 冷链物流杀灭细菌和病毒

■ 冷链物流的储存、运输关键点杀菌

■ 大型低温冷库、仓储、集装箱杀菌、消毒

■ 冷链物流体系中的预防性消毒、杀菌

■ 港口通关货物的预防性消毒、杀菌

■ 改善通关货物的传播风险

■ 耐低温、渗透性强、无死角、高效率、低成本、无次生污染、广谱性、消毒彻底等优势

四、臭氧应用于脱硫脱硝

■ 去除工业尾气

■ 污染排放的臭气
■ 去除NOx

五、臭氧应用于水产加工（Aquatic processing）

■ 水产品加工中的工器具、器皿、工作服灭菌，消毒

■ 水产品去腥、除味、除臭、漂白

■ 水产品清洗和加工环节的消毒

■ 包装材料和生产线的消毒

■ 水产品储藏杀菌、保鲜

■ 水产品加工车间的空间灭菌

■ 冷却水循环的净化

■ 改善粘度（例如，淀粉）

■ 水产品消毒、etc.等等

■ 淡水和海水养殖用水的消毒、除藻、增加溶解氧

六、臭氧应用于养殖场（farm）

    ■ 养殖场用水消毒、杀菌

■ 养殖场用环境消毒、杀菌、抑制菌群总数

■ 养殖场所除异味、除臭味

■ 养殖场工器具、器皿、工作服灭菌，消毒

■ 包装材料和生产线的消毒

■ 养殖场增氧 -- 增加活性氧

■ 产品储藏杀菌、保鲜

■ 增加养殖场产量

七、臭氧应用于食品加工（food processing）

    ■ 食品加工中的工器具、器皿、工作服灭菌，消毒

■ 食品去腥、除味、除臭、漂白

■ 食品清洗和加工环节的消毒

■ 包装材料和生产线的消毒

■ 食品储藏杀菌、保鲜

■ 食品加工车间的空间灭菌

■ 冷却水循环的净化

■ 改善粘度（例如，淀粉）

八、臭氧应用于设施农业 （Facility agriculture）

    ■ 种植大棚的用水消毒、杀菌

■ 种植大棚杀菌、杀虫、抑制菌群总数

■ 种植大棚除异味、除臭味

■ 设施农业用工器具、器皿、工作服灭菌，消毒

■ 包装材料和生产线的消毒

■ 设施大棚增氧 -- 增加活性氧

■ 农产品储藏杀菌、保鲜

■ 增加农产品产量

九、臭氧应用于水产养殖（ Aquaculture）

    ■ 氨氮 -- 改善养殖水水质 – 降低水体氨氮总量

■ 细菌 -- 改善养殖水菌群总数 – 杀灭 抑制 消除毒素

■ 异味 -- 改善养殖水体中的异味 -- 臭味

■ 藻类 -- 改善水体中的藻类生长环境 – 降低蓝藻爆发 消除藻类

■ 水质 -- 增加水体透明度 -- 修复受损的清洁性

■ 增氧 -- 增加水体中的活性氧，增强水体自身活力

■ 活水 -- 恢复的自净化功能，活水循环补给

十、臭氧应用于饮用水（Drinking water）

    ■ 预臭氧可以增强絮凝沉淀效果避免有机物转变为氯仿

■ 改善饮用水的色度/口感/除臭

■ 利用臭氧活性炭工艺对饮用水进行深度净化处理

■ 对消除微污染物特别有效可以提高难去除有机物的生物可降解性

■ 作为氯的替代物用于饮用水消毒

■ 去除铁/锰

■ 杀菌消毒

■ 去除TOC,    (如THM三卤甲烷）

■ 去除激素类成分

十一、臭氧应用于制药工业（Pharmaceutical industry）

    ■ 制药厂生产中的工器具、器皿、工作服灭菌，消毒

■ 动物药车间的除味、除臭（如：地龙、蛋制品、血液制品）

■ 药材清洗和加工环节的消毒、杀菌

■ 包装材料和生产线的杀菌、消毒

■ 药品、药材储藏杀菌、保鲜

■ 净化车间的空间灭菌

■ 冷却水循环的净化

■ 制药污水的氧化、处理

■ 制药用水的氧化、净化处理

十二、臭氧分解物/合成物（Ozonolysis / Synthesis）

    ■ 合成新的产品Synthesis of new products

■ 产品的诱变Modification of products

■ 化学过程中的氧化剂Oxidant in chemical process

■ 强COD氧化Strong COD oxidation

■ 化妆品及制药行业的化学合成

■ 降解有毒成分、化学成份

■ 制药工业中的工器具、器皿、工作服灭菌，消毒

■ 制药工业中的洁净区空间灭菌、消毒

十三、臭氧应用于公共场所、医院 （public place）

■ 公共场所的消毒、杀菌

■ 医院等环境消毒、杀菌、抑制菌群总数

■ 公共场所除异味、除臭味

十四、臭氧应用于漂白（Bleaching ）

    ■ 避免氯化物的环境排放

■ 提高纸的白度

■ 造纸废水的脱色

■ 降低COD

■ 降低表面活化剂的环境排放

■ 高岭土Kaolin

■ 纸浆Pulp

十五、臭氧在中水、过程水处理 （Reclaimed water and process water）

■ 脱色Decoloration

■ 去除COD

■ 去除洗涤剂成分Elimination of Tensides

■ 去除酚类Elimination of Phenoles

■ 去除氰化物Elimination of Cyanides

■ 去除AOX(总有机卤素)Elimination of AOX

■ 内磷矿物质的消除etc.等等Elimination of endokrine substances

■ 去除异味Smell remover

■ 杀灭细菌和病毒Kill bacteria and viruses

■ 生物预处理后的AOX

■ 尾水提标，提高水质排放标准

■ 去除激素性物质

十六、臭氧应用于河道水、景观水处理（River water treatment）

■ 降低有机物成分

■ 消毒，减少消毒剂使用量

■ 降低THM

■ 降低氯的使用剂量

■ 澄清水质，增加水体透明度

■ 增氧，增加水体含氧量

■ 除藻

十七、臭氧应用于食品工业 （Pharmaceutical industry）

    ■ 食品厂生产中的工器具、器皿、工作服灭菌，消毒

■ 食品车间的除味、除臭（如：地龙、蛋制品、血液制品）

■ 食材清洗和加工环节的消毒、杀菌

■ 包装材料和生产线的杀菌、消毒

■ 食品、药材储藏杀菌、保鲜

■ 净化车间的空间灭菌

■ 冷却水循环的净化

■ 食品污水的氧化、处理

■ 食品用水的氧化、净化处理

十八、臭氧应用于土壤修复 （Soil remediation）

■ 土壤修复过程中的氧化剂

■ 强COD氧化、有机物成分

■ 降解有毒成分、化学成份

■ 去除铁/锰等重金属

■ 降低土壤中的病源菌群、杀菌

■ 去除TOC,    (如THM三卤甲烷）

■ 去除激素类成分

■ 减少重茬病菌的危害

十九、臭氧应用于储备粮（Grain Reserve）

    ■ 粮食储藏杀菌、杀虫

■ 粮食防霉、防蛀

■ 粮食通风、干燥

■ 粮食保持新鲜度

■ 粮食去除异味

二十、垃圾中转站场 （Waste transfer station）

■ 垃圾中转站场的水消毒、杀菌

■ 垃圾中转站场的环境消毒、杀菌

■ 垃圾中转站场的除异味、除臭味

■ 垃圾中转站场的工器具、器皿、工作服灭菌，消毒

■ 垃圾沥滤液的处理

■ 垃圾中转站废弃物除臭、杀菌、消毒

二十一、臭氧应用于工业废水（industrial waste water）

    ■ 提高有机物的生物可降解性

■ 生物预处理后的AOX氧化

■  脱色Decoloration

■ 去除COD

■ 去除卤化物、分解农药残留

■ 去除废水中的有毒成分

■ 去除洗涤排放的表面活性剂和洗涤剂

二十二、臭氧应用于游泳池水处理 （Swimming Pool）

    ■ 降低有机物成分

■ 杀灭细菌和病毒Kill bacteria and viruses

■ 降低THM

■ 降低氯的使用剂量

■ 澄清水质，增加水体透明度

■ 除藻 Algae removal

二十三、臭氧应用于海洋馆

■ 降低有机物成分

■ 杀灭细菌和病毒Kill bacteria and viruses

■ 降低THM

■ 降低氯的使用剂量

■ 澄清水质，增加水体透明度

■ 除藻 Algae removal

二十四、臭氧应用于尾水提标

■ 脱色

■ 杀菌

■ 降低余氯总量

■ 改善水质

■ 澄清水质

二十五、臭氧应用特点

■  仅次于氟的强氧化剂

■ 环境友好型消毒剂，杀菌剂

■ 水产加工的保鲜剂、除味剂，除臭剂、去腥剂

■ 水处理中的优良的漂白剂

■ 化学工业的氧化剂、催化剂、精制剂；

■ 避免了使用化学药品的危险性

■ 安全，易用性

■ 无残留、二次污染、无不良副作用

■ 其它用途

一、应用范围概述:

1、制药工业应用
（1）在HVAC系统中应用：可根据洁净室的体积，选用适当的臭氧发生器，将臭氧发生器外置在机房里,通过连接管接入HVAC系统的送、回风主管道的合适位置，其PLC控制系统可预置消毒时间等工艺参数。消毒时，关闭约90%新风进口阀门和回风对外排放阀门，使整个被消毒的洁净室空气通过净化系统风道形成循环状态。每日开机1h进行空气灭菌，可替代化学药剂熏蒸及设备表面灭菌需开机2-2.5h。
（2）也可在洁净区内任何一个具有送回风口洁净室内单机使用，作局部灭菌。
（3）对输液、输料管道、过滤系统、物料贮罐、反应罐等密闭容器消毒灭菌，可选用专用臭氧发生器将自备无油气泵制取百级净化压力空气输入臭氧发生室内，生产出300μg/L以上浓度的臭氧化气体，导入需灭菌的设备或系统中。
（4）对工艺用水、纯化水、纯化水管道、生产用水进行灭菌；可应臭氧发生器做终端灭菌。
（5）在密闭容器中通入臭氧，并利用容器中物料的翻动或搅拌作用对粉体原料与部分中药原料进行灭菌，解决了多年对粉体类或部分中药原料难以灭菌的问题，符合GMP验证要求。

2、污水处理
       污水处理包括城市生活污水、工业污水和医疗污水的处理：臭氧在水中对细菌、病毒等微生物杀灭率高、速度快、对有机化合物等污染物质去除彻底而不产生二次 污染，并能降低生物需氧量（BOD）和化学需氧量（COD），去除亚硝酸盐、悬浮固体及脱色去味，以达到排放标准。
       采用臭氧消毒的污水，预处理是十分重要的，往往由于预处理程度不够而影响臭氧消毒的效果，污水处理程度要经过技术经济比较确定。污水消毒最好是经过二级处理后再用臭氧消毒。这样可以减少臭氧的投加量，降低设备投资费用和运行费用。

3、化学氧化与合成
       臭氧作为氧化剂、催化剂和精制剂应用于化工、石油、造纸、纺织和制药香料工业。臭氧的强氧化能力很容易打断烯烃、炔烃类有机物的碳链结合键，使其部分氧化后组合成新的化合物。

4、饮用水深度处理
       深度处理技术常用的是臭氧—活性碳（O3-BAC）。臭氧深度处理工艺的原理，就是利用臭氧的强氧化能力，对水中溶解性有机物，卤代甲烷前驱物，以及产生异味物质(水中土霉味物质、2-MIB等)的氧化去除，微生物的消毒杀菌等的深度净化处理
臭氧化-两级活性炭工艺是采用臭氧氧化、吸附活性炭、生物活性炭滤池联用的方法，将臭氧化学氧化、活性炭物理化学吸附、生物氧化降解几种技术合为一体， 其主要目的是去除原水中微量有机物和氨氮，提高饮用水的安全性。在生物活性炭吸附前进行臭氧预氧化，可以初步氧化水中的有机物及其他还原性物质，以降低生物活性炭滤池的有机负荷；臭氧预氧化可以使部分难生物降解有机物变为易生物降解物质，可使水中的大分子转化为小分子，改变其分子结构形 态，提供了有机物进入较小孔隙的可能性，从而达到水质深度净化的目的。臭氧预氧化同时提高了生物活性炭滤池进水的可生化性，从而有利于硝化细菌的增值，利用生物氧化的方式进一步去除有机物和氨氮，节约运行成本。
       采用深度处理工艺后的出厂水，其浊度、耗氧量、色度等水质指标均可达到目前国际发达城市的水质标准。

5、废气处理
       利用高浓度臭氧裂解恶臭气体物质分子键，恶臭气体物质如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、 VOC类，苯、甲苯、二甲苯的分子键，使呈游离状态的污染物原子与臭氧氧化聚合成小分子无害或低害物质，如CO2、H2O等，彻底达到脱臭及杀灭细菌的目的。

二、LY-NF应用化臭氧发生器工艺流程：
     空气经压缩机压缩后，经主管过滤器后，由冷冻式干燥机进行浅度除水，经除油水过滤后进入吸附式制氧机进行干燥处理，再进行粉尘过滤。使气源露点达到要求的-50℃以下，再经除尘过滤器使粉尘颗粒度小于0.1μm，成为合格的原料气源。由压力表显示压缩空气的供气压力。
    合格的原料气源经减压阀进入臭氧发生器，在臭氧发生器的中频高压电场内，空气中的氧通过电晕放电产生臭氧，产品为臭氧化气体，可通过压力气体投加系统到应用领域中，反应后的余臭氧可通过尾气分解器催化装置分解排到大气中。

三、设备的主要部件特点：
1、电极：
       （1）电极采用特殊材料，其耐电、机械冲击能力远优于玻璃介质，且免维护。
       （2）为保障臭氧系统的安全连续运行，每个放电单元配有独立的保险装置，单个放电单元出现故障不影响其他单元的正常工作。

2、臭氧发生室：
       （1）发生室壳体均采用不锈钢经钨级惰性气体保护主熔透形式焊接而成，不生锈、耐腐蚀，并能有效防止冷却液（水）结垢。
       （2）运用全自动冷胀管技术，精确控制不锈钢外电极管于管板的胀紧程度。确保胀合紧密，杜绝漏气漏水的危险。

3、高频电源：
       （1）专业的数字波形处理电路，运行效率高，谐波低，功率因数ＣＯＳθ≥0.95。输出电流，电压波形平稳，电流抑制能力强，负载范围波动时，也能安全稳定运行。
       （2）具备完善的过载、自动限流、过压、久压、缺相及断电保护功能。
       （3）电源采用数字PI控制技术，可实现给定量与反馈量的比较，通过闭环回路有效稳定输出电压，电流频率恒定。
       （4）铁氧体磁芯，损耗小，电阻率低，温度系数低，动态导磁率高，提高电感品质因素，
       （5）高压变压器的初级、次级线圈选用超导高频线绕制而成，减少了高频电流的集肤效应。
       （6）变压器采用高真空环氧树脂罐封技术，固化成型，有效提高了耐击穿性能，杜绝了变压器表面电晕放电。

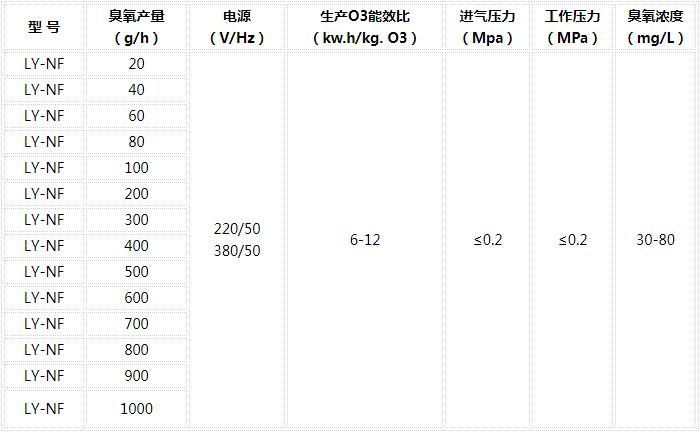

四、LY-NF应用化臭氧发生器技术参数表
